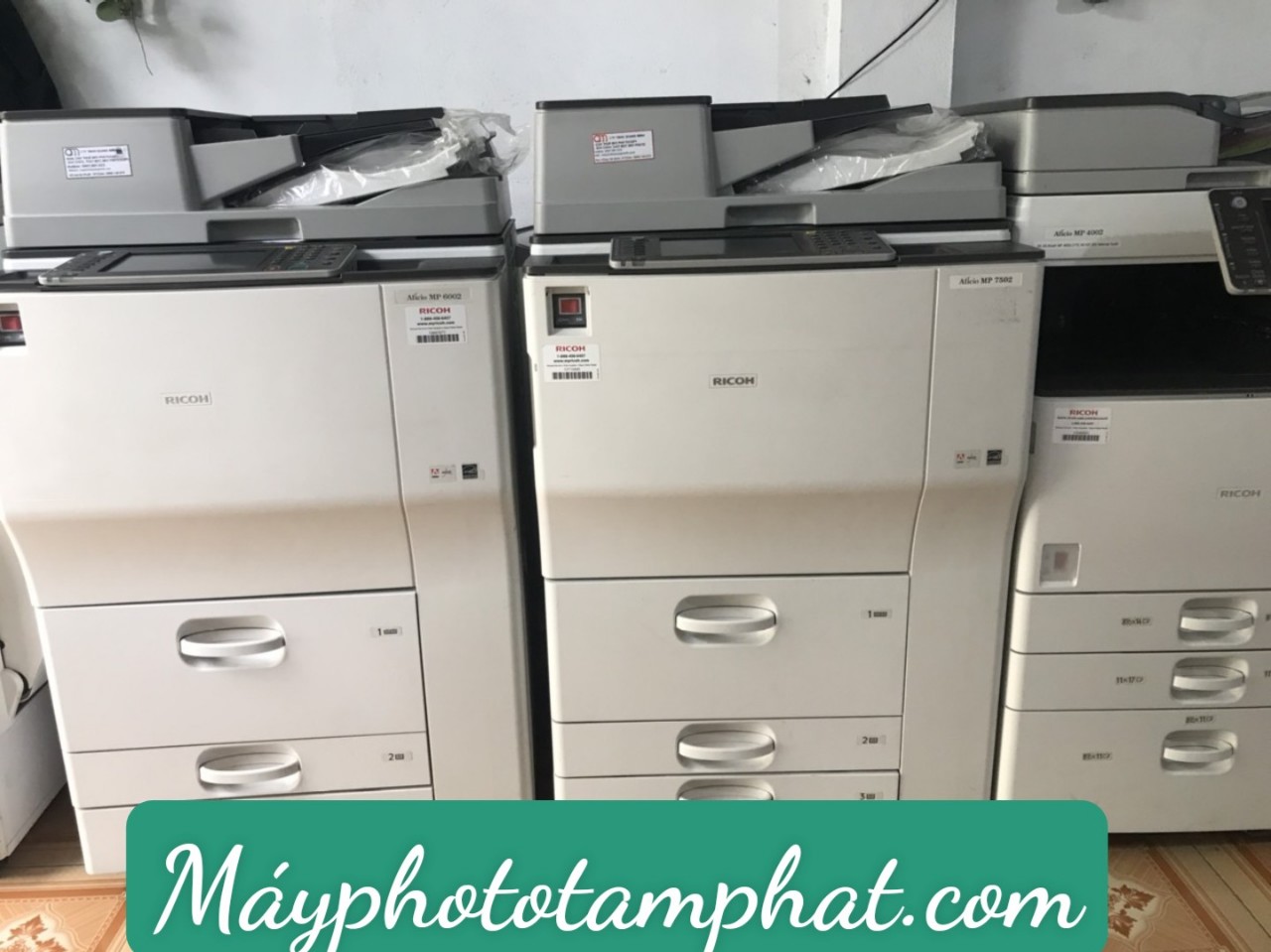

Bảng mã lỗi máy photocopy Ricoh Mp 6002-7002-7502

Mã

Miêu tả

Nguyên nhân

101

Tiếp xúc với đèn báo lỗi
Tại kích hoạt vào, đèn không được phát hiện trên.

• Ban SBU khiếm khuyết
• Ban SIOB khiếm khuyết
• Ban IPU khiếm khuyết
• Ban BCU khiếm khuyết
• Tiếp xúc với đèn bị lỗi
• Ổn đèn bị lỗi
• Ổn đèn dây nịt bị hư hỏng, bị ngắt kết nối
• tấm trắng chuẩn bẩn, ngắt kết nối hoặc có sự ngưng tụ
• DF bẩn vành đai trắng
• DF kính bẩn hoặc có sự ngưng tụ
• Scanner gương bẩn, ra khỏi vị trí hoặc có sự ngưng tụ
• Ống kính bẩn, ra khỏi vị trí

120

Sai số vị trí nhà máy quét 1
Máy quét HP cảm biến không phát hiện các điều kiện OFF trong quá trình khởi hay sao chép.

• BCU, SIOB khiếm khuyết
• động cơ Máy quét lỗi
• Scanner HP cảm biến bị lỗi.
• Khai thác giữa BCU, SIOB, động cơ máy quét bị ngắt kết nối.
• Khai thác giữa máy quét HP cảm biến và BCU bị ngắt kết nối.
• Dây Scanner, dây đai truyền động, ròng rọc, hoặc vận chuyển cài đặt không đúng.

121

Sai số vị trí nhà máy quét 2
Máy quét HP cảm biến không phát hiện các điều kiện về quá trình khởi tạo hoặc sao chép.

• BCU, SIOB khiếm khuyết
• động cơ Máy quét lỗi
• Scanner HP bị lỗi cảm biến
• Khai thác giữa BCU, SIOB, động cơ máy quét bị ngắt kết nối
• Khai thác giữa máy quét HP cảm biến và BCU bị ngắt kết nối
• Dây Scanner, thời gian đai, ròng rọc hoặc vận chuyển cài đặt không đúng.

141

Lỗi phát hiện mức độ màu đen
Các mức độ màu đen không thể được điều chỉnh trong các mục tiêu trong thời gian kiểm soát được ô tô.

• Khai thác giữa SBU - SIOB được ngắt kết nối.
• Khai thác giữa SIOB - BCU là bị ngắt kết nối.
• Bị Lỗi SBU
• BCU khuyết tật

142

Lỗi phát hiện mức trắng
Mức độ trắng không có thể được điều chỉnh đến mức mục tiêu thứ hai trong mục tiêu trong quá kiểm soát được ô tô.

• đèn tiếp xúc hoặc quang học phần bẩn
• Ban SBU khiếm khuyết
• SIOB khiếm khuyết
• Ban IPU khiếm khuyết
• Ban BCU khiếm khuyết
• Harnesses được ngắt kết nối.
• Tiếp xúc với đèn bị lỗi
• Ổn đèn bị lỗi
• động cơ Máy quét lỗi

144

Lỗi truyền SBU
Sau khi các SBU bị chuyển mạch trên, BCU phát hiện một trong các điều kiện sau đây trên các SBU:
• 1 s sau khi cấp nguồn, tín hiệu SYDO không đi cao, thậm chí sau 1 thử lại.
• 1 s sau khi cấp nguồn, tín hiệu SYDO đi cao, nhưng các SBU ID không thể đọc được sau 3 cố gắng.

• SBU khiếm khuyết
• SIOB khiếm khuyết
• BCU khiếm khuyết
• Khai thác giữa các SBU - SIOB bị ngắt kết nối
• Khai thác giữa SIOB - BCU bị ngắt kết nối
• Khai thác giữa SIOB - PSU bị ngắt kết nối

161-01

Lỗi IPU
Các lỗi kết quả tự chẩn đoán bằng các ASIC trên BICU được phát hiện.

• Bị Lỗi BICU
• Kết nối bị lỗi giữa BICU và SBU

161-02

Lỗi IPU (LSYNC bất thường)
Các lỗi kết quả tự chẩn đoán bằng các ASIC trên BICU được phát hiện.

• Bị Lỗi BICU
• Kết nối bị lỗi giữa BICU và SBU

161-02

Lỗi IPU (Ri phản ứng bất thường)
Máy phát hiện lỗi trong quá trình truy cập vào Ri.

• Ban khiếm khuyết BICU

161-03

Lỗi IPU (Aruru hoạt động bất thường)
IPU không phải cấu hình hoặc khởi tạo các DRAM.

• Ban khiếm khuyết BICU

165

Sao chép dữ liệu lỗi bảo mật đơn vị
Các tùy chọn bảo mật dữ liệu bản sao được cài đặt không chính xác.

• Sao chép thẻ bảo mật dữ liệu bị hỏng
• Ban không được cài đặt hoặc hội đồng quản trị là khiếm khuyết

181

Inverter Fan Error
Khi đèn phơi sáng được kích hoạt trên, động cơ quạt biến tần không quay.

• SIOB khiếm khuyết
• BCU khiếm khuyết
• Biến tần động cơ quạt bị lỗi
• Khai thác giữa các động cơ quạt biến tần - SIOB bị ngắt kết nối
• Khai thác giữa SIOB - BCU bị ngắt kết nối
• Khai thác giữa SIOB - PSU bị ngắt kết nối

182

Scanner Fan Error: Right Side
Các fan hâm mộ nằm ở phía bên phải của đơn vị tiếp xúc không quay.

• Kiểm tra các kết nối fan
• Fan khiếm khuyết
• Kiểm tra kết nối SBU
• SBU khiếm khuyết

185

Lỗi truyền CIS
Lỗi xảy ra trong quá tự động khởi tạo ASIC đăng ký của trên CIS, hoặc trong quá trình truyền giữa CIS - DF.

• Khai thác giữa CIS - DF là bị ngắt kết nối
• CIS khiếm khuyết

186

Lỗi CIS LED
LED trên CIS gây ra lỗi
• Trong quá trình khởi tạo, các suất ăn của các trung bình giữa các khu vực hàng đầu và rearedge là vượt quá mức cho phép (0,7-1,43).
• Trong quá trình quét, đỉnh cao dữ liệu shading là dưới 32 (8 bit).

• Khai thác và CN210 CN220 trên ADF được ngắt kết nối.
• Nếu không, thay thế CIS.

187

Lỗi cấp CIS BK
Mức BK quét bởi CIS là bất thường. Mức trung bình của R, G hoặc B BK là / không phải là từ 2 đến 62. 0 <level dữ liệu hiệu chuẩn BK <255 (10bit).

• Tắt máy.
• Hãy chắc chắn rằng CN210 CN220 và được kết nối chắc chắn.
• Bật máy.

188

CIS lỗi cấp trắng
Đỉnh dữ liệu che được phát hiện từ CIS là bất thường.

• CIS khiếm khuyết

189

CIS cân bằng màu xám lỗi điều chỉnh
Các lỗi điều chỉnh xảy ra trong quá trình thử sau khi điều chỉnh cân bằng màu xám.

• CIS khiếm khuyết

195

Máy báo lỗi số serial
Số đăng ký số serial máy không phù hợp.

1. Xác nhận số serial chính xác của máy trong các thông số kỹ thuật. Quan trọng: Khi SC195 xảy ra, số serial này phải được đầu vào. Liên giám sát kỹ thuật của bạn.

202

Polygon lỗi cơ bản 1: Timeout tại ON
Các đa giác gương đơn vị cơ giới đã không nhập "Sẵn sàng" tình trạng trong vòng 20 giây. sau khi động cơ đã được bật,

• Các kết nối đa giác gương motor PCB là lỏng lẻo, bị hỏng, hoặc bị lỗi
• Polygon gương motor PCB bị lỗi
• Polygon gương xe bị lỗi
• IPU khiếm khuyết

203

Polygon motor gương lỗi 2: Timeout tại OFF
Động cơ đa giác gương không để lại "Ready" trong vòng 3 giây. sau khi động cơ đã được tắt. (Tín hiệu XSCRDY đã không đi HIGH (không hoạt động) trong vòng 3 giây.)

• Các kết nối đa giác gương motor PCB là lỏng lẻo, bị hỏng, hoặc bị lỗi
• Polygon gương motor PCB bị lỗi
• Polygon gương xe bị lỗi
• IPU khiếm khuyết

204

Polygon gương lỗi động cơ 3: lỗi tín hiệu XSCRDY
Gương motor đa giác tín hiệu "Sẵn sàng" đi không hoạt động (CAO) trong khi hình ảnh đang được sản xuất hoặc các tín hiệu đồng bộ đang được đầu ra.

• Polygon gương motor PCB nối lỏng lẻo, bị hỏng, bị lỗi
• Polygon gương motor PCB bị lỗi
• Polygon gương xe bị lỗi

205

Polygon gương lỗi động cơ 4: thời gian chờ không ổn định
"Sẵn sàng" tín hiệu (XSCRDY) đã được phát hiện như là không ổn định trong hơn 20 giây. trong khi động cơ đa giác gương đã hoạt động với tốc độ bình thường.

• nhiễu điện trên dòng với các tín hiệu động cơ
• Polygon gương motor PCB nối lỏng lẻo, bị hỏng, bị lỗi
• Polygon gương motor PCB bị lỗi
• IPU khiếm khuyết

220

Laser phát hiện lỗi đồng bộ hóa
Các đơn vị phát hiện đồng bộ hóa bằng laser 1 không thể phát hiện các tín hiệu đồng bộ dòng (DETP0) trong vòng 500 ms trong khi động cơ đa giác gương đã hoạt động với tốc độ bình thường. Lưu ý: Các cuộc thăm dò cho các đơn vị tín hiệu mỗi 50 ms. SC này được ban hành sau khi nỗ lực lần thứ 10 không phát hiện các tín hiệu.

• Laser nối board đồng bộ hóa lỏng, bị hỏng, bị lỗi
• Ban phát hiện đồng bộ hóa Laser không được cài đặt một cách chính xác (không thẳng)
• Laser bảng đồng bộ hóa bị lỗi
• IPU khiếm khuyết

221

Laser Synchronization Detector Lỗi: K Cạnh Leading (Không LD0)
Trong khi động cơ đa giác được quay bình thường, không có tín hiệu phát hiện đồng bộ hóa là đầu ra cho màu đen, cạnh hàng đầu cho bất kỳ LD khác hơn LD0.

• Khai thác giữa các máy dò laser và đồng bộ I / F đơn vị là bị ngắt kết nối, lỗi
• Kiểm tra tất cả các kết nối giữa các đơn vị LD, LDB, IPU
• Đơn vị LD
• LDB khiếm khuyết
• IPU khiếm khuyết

230

FGATE ON lỗi: K
Các tín hiệu PFGATE ON không khẳng định trong vòng 5 giây sau khi xử lý hình ảnh trong công việc bình thường hoặc MUSIC để bắt đầu vị trí [K].

• Bị Lỗi ASIC
• Kết nối Poor giữa bộ điều khiển và BICU.
• Bị Lỗi BICU

231

FGATE OFF lỗi: K
• Các tín hiệu PFGATE ON vẫn khẳng định trong vòng 5 giây sau khi xử lý hình ảnh trong công việc bình thường hoặc MUSIC cho vị trí cuối [K].
• Các PFGATE ON tín hiệu vẫn khẳng định khi công việc tiếp theo bắt đầu.

Xem SC 230 để biết chi tiết xử lý sự cố.

240

Lỗi LD: K
Các BICU phát hiện lỗi LDB một vài lần liên tiếp khi LDB đơn vị quay về sau khi khởi tạo LDB.

• LD Worn-out
• Ngắt kết nối hoặc dây nịt vỡ của LD

270

Lỗi giao tiếp GAVD
Một vấn đề xảy ra trong GAVD hoặc eSOC.

- Kiểm tra các điểm kết nối trên BCU, IPU cho lỏng lẻo, bị hỏng, hoặc bị lỗi khai thác hoặc đầu nối
- IPU khiếm khuyết
-BCU Khiếm khuyết
- LDU hiệu quả

300

Sạc lỗi đầu ra corona
Các điện áp phản hồi từ các đơn vị phụ trách corona được phát hiện quá cao 9 lần.

• Charge corona gói điện bị lỗi
• Charge corona khai thác bị ngắt kết nối
• Kết nối đơn vị Poor phí corona

305-00

Charge dây corona lỗi sạch 1
Các pad phí bụi không đến được vị trí nhà: Motor bị khóa trong vòng 4 giây sau khi bật, hoặc không khóa trong vòng 30 giây. Động cơ bị khóa trong vòng 10 giây sau khi đảo chiều, hoặc không khóa trong vòng 30 giây.

• Charge dây corona động cơ sạch hơn bị lỗi
• điều khiển động cơ bị lỗi

306-00

Charge dây corona lỗi sạch 2
Phí vận động corona được ngắt kết nối. (Hiện nay tại các cơ phí corona được phát hiện ít hơn 83 mA.)

• Charge dây corona nối động cơ sạch hơn là bị lỗi hoặc bị ngắt kết nối.

307-00

Charge mạch lưới mở
Khi điện áp cao đi vào lưới corona, điện áp phản hồi là hơn giá trị đặt 9 lần. Điện áp phản hồi này được sử dụng để cập nhật PWM để điều khiển đầu ra.

• Đơn vị corona Charge bị lỗi hoặc bị ngắt kết nối
• Charge corona khai thác lỗi
• gói cước corona điện là khiếm khuyết.

320-01

Sản lượng phát triển bất thường
Điện áp cao áp dụng cho các đơn vị phát triển được phát hiện cao hơn so với giới hạn trên (45%) của PWM 10 lần.

• Phát triển gói điện bị lỗi
• Phát triển thiên vị bị rò rỉ do kết nối kém, kết nối bị lỗi

324-01

Khóa động cơ phát triển
Các tín hiệu khóa động cơ phát triển vẫn còn cao trong 2 giây, trong khi động cơ phát triển là trên.

Nếu SC này được trả về trên một máy tính trong lĩnh vực này, kiểm tra các đơn vị cung cấp mực cuộn dây. Nếu các thiết bị không bị hư hỏng, thay thế các cuộn dây. Nếu các thiết bị hư hỏng, trục bánh răng có lẽ là bị biến dạng, vì vậy thay thế toàn bộ đơn vị.
• Cơ chế ổ quá tải do mực vón cục trong đường dẫn mực lãng phí
• Ban điều khiển động cơ bị lỗi

360-01

TD lỗi điều chỉnh cảm biến: sản lượng Điều chỉnh bất thường
Trong việc điều chỉnh tự động TD cảm biến, điện áp đầu ra TD sensor (Vt) là 2,5 volt hoặc cao hơn mặc dù điện áp điều khiển được thiết lập với giá trị tối thiểu (PWM = 0). Khi lỗi này xảy ra, SP2-906-1 đọc 0.00V. Lưu ý: SC này được phát hành chỉ sau khi điều chỉnh chính xác của cảm biến TD đã đạt được. Chuyển đổi máy đi và về sẽ hủy bỏ việc hiển thị SC, nhưng không giải phóng ID cung cấp cảm biến mực

• Cảm biến TD khiếm khuyết
• TD sensor dây nịt bị ngắt kết nối
• nối TD cảm biến ngắt kết nối hoặc bị lỗi
• IOB khiếm khuyết
• Toner chai cơ khiếm khuyết Lưu ý: Khi cảm biến TD là khiếm khuyết, bột mực được kiểm soát bằng cách sử dụng số điểm ảnh và bộ cảm biến ID

360-11

TD lỗi điều chỉnh cảm biến: Timeout Lỗi
Trong việc điều chỉnh tự động TD cảm biến, điện áp đầu ra TD sensor (Vt) không nhập vào phạm vi mục tiêu (3,0 ± 0.1V) trong vòng 20 giây. Khi lỗi này xảy ra, màn hình hiển thị của SP2-906-1 đọc 0.00V. Lưu ý: SC này được phát hành chỉ sau khi điều chỉnh chính xác của cảm biến TD đã đạt được. Chuyển đổi máy đi và về sẽ hủy bỏ việc hiển thị SC, nhưng không giải phóng ID cung cấp cảm biến mực.

• Cảm biến TD khiếm khuyết
• TD sensor dây nịt bị ngắt kết nối
• nối TD cảm biến ngắt kết nối hoặc bị lỗi
• IOB khiếm khuyết

361-00

TD lỗi đầu ra cảm biến: Upper Limit
TD điện áp đầu ra cảm biến (VT), được đo trong mỗi chu kỳ sao chép, được phát hiện cao hơn 4V cho 10 bản in.

• Cảm biến TD khiếm khuyết
• TD sensor dây nịt bị ngắt kết nối
• nối TD cảm biến ngắt kết nối hoặc bị lỗi
• IOB khiếm khuyết
• Toner chai động cơ bị lỗi
Lưu ý: Khi cảm biến TD là khiếm khuyết, bột mực được kiểm soát bằng cách sử dụng số điểm ảnh và bộ cảm biến ID.

362-00

TD lỗi đầu ra cảm biến: giới hạn dưới
TD điện áp đầu ra cảm biến (VT), được đo trong mỗi chu kỳ sao chép, được phát hiện thấp hơn 0.5V 10 lần.

• Cảm biến TD khiếm khuyết
• TD sensor dây nịt bị ngắt kết nối
• nối TD cảm biến ngắt kết nối hoặc bị lỗi
• IOB khiếm khuyết
• Toner chai động cơ bị lỗi
Lưu ý: Khi cảm biến TD là khiếm khuyết, bột mực được kiểm soát bằng cách sử dụng số điểm ảnh và bộ cảm biến ID.

370-0

ID lỗi điều chỉnh cảm biến: sản lượng LED bất thường
Một trong những điện áp đầu ra cảm biến ID sau đây được phát hiện tại ID khởi tạo cảm biến. "X VSG ít hơn 4.0V khi đầu vào PWM tối đa (255) được áp dụng cho các bộ cảm biến ID. "X VSG lớn hơn hoặc bằng 4.0V khi đầu vào PWM tối thiểu (0) được áp dụng cho các bộ cảm biến ID.

• Cảm biến ID bị lỗi
• Cảm biến ID khai thác bị ngắt kết nối
• cảm biến kết nối ID bị lỗi
• IOB khiếm khuyết
• mô hình cảm biến ID không viết đúng
• Mật độ ảnh không đúng
• gói điện Charge khiếm khuyết
• ID sensor bẩn

370-11

ID lỗi điều chỉnh cảm biến: lỗi Timeout
VSG rơi ra khỏi mục tiêu điều chỉnh (4,0 ± 0,2 V) trong VSG kiểm tra trong vòng 20 giây.

• Cảm biến ID bị lỗi
• Cảm biến ID khai thác bị ngắt kết nối
• cảm biến kết nối ID bị lỗi
• IOB khiếm khuyết
• mô hình cảm biến ID không viết đúng
• Mật độ ảnh không đúng
• gói điện Charge khiếm khuyết
• ID sensor bẩn

375-00

ID lỗi cảm biến: Drum lỗi điện áp bề mặt
Điện áp đầu ra cảm biến ID là 5.0V và đầu vào tín hiệu PWM để cảm biến ID là 0 khi kiểm tra các mô hình cảm biến ID.

• Cảm biến ID bị lỗi
• Cảm biến ID khai thác bị ngắt kết nối
• cảm biến kết nối ID bị lỗi
• IOB khiếm khuyết
• mô hình cảm biến ID không viết đúng
• Mật độ ảnh không đúng
• gói điện Charge khiếm khuyết
• ID sensor bẩn

376-00

Cảm biến ID lỗi: phát hiện cạnh mẫu thất bại
Đối với 2 s trong mẫu kiểm tra cảm biến ID, các cảm biến điện áp ID cạnh mô hình không phải là 2.5V hoặc mép mô hình không được phát hiện trong vòng 800 ms.

• Cảm biến ID bị lỗi
• Cảm biến ID khai thác bị ngắt kết nối
• cảm biến kết nối ID bị lỗi
• IOB khiếm khuyết
• mô hình cảm biến ID không viết đúng
• Mật độ ảnh không đúng
• gói điện Charge khiếm khuyết
• ID sensor bẩn

377-00

Lỗi cảm biến ID: Tiềm năng đọc lỗi bề mặt
Các Vp giá trị, mà các biện pháp phản xạ của mô hình cảm biến ID, không nằm trong phạm vi của -70V đến -400V.

• Cảm biến tiềm năng bị lỗi
• Cảm biến khai thác tiềm năng bị lỗi
• Cảm biến tiềm năng ngắt kết nối
• IOB khiếm khuyết
• Đơn vị đầu nối OPC khiếm khuyết
• Charge corona gói điện bị lỗi
• Charge corona dây bẩn, bị phá vỡ

378-00

ID lỗi mô hình cảm biến
Một trong những điện áp đầu ra cảm biến ID sau đây đã được phát hiện hai lần
liên tiếp khi kiểm tra các mô hình cảm biến ID.
• VSP lớn hơn hoặc bằng 2.5V
• VSG dưới 2,5
• VSP = 0V
• VSG = 0

• Cảm biến ID bị lỗi
• Cảm biến ID khai thác bị ngắt kết nối
• cảm biến kết nối ID bị lỗi
• IOB khiếm khuyết
• mô hình cảm biến ID không viết đúng
• Mật độ ảnh không đúng
• gói điện Charge khiếm khuyết
• ID sensor bẩn

504

Khay 4 thang máy trục trặc
• Cảm biến nâng không được kích hoạt trong vòng 10 s sau khi động cơ khay thang máy bắt đầu nâng tấm đáy.
• Khi khay giảm, cảm biến khay thang máy không đi ra trong vòng 1,5 s.
• Tray quá tải phát hiện khi khay được thiết lập.

• Khay động cơ thang máy bị lỗi hoặc bị ngắt kết nối
• Giấy hoặc chướng ngại vật khác bị mắc kẹt giữa khay và động cơ
• Pick-up điện từ bị ngắt kết nối hoặc bị chặn bởi một trở ngại
• Có quá nhiều giấy vào khay nạp Note
• Lúc đầu, máy sẽ hiển thị một thông báo yêu cầu các nhà điều hành để thiết lập lại các khay.
• SC này sẽ không hiển thị cho đến khi các nhà điều hành đã kéo khay ra và đẩy nó trong 3 lần.
• Nếu người vận hành máy quay off / on trước khi khai mạc thứ 3 và đóng khay, 3-đếm được đặt lại.

510

LCT khay cố
Một trong những điều kiện sau đây được phát hiện:
• Khi các tấm đáy được nâng lên, các cảm biến giới hạn trên không đi vào trong 18 s.
• Khi các tấm đáy là
hạ xuống, cảm biến giới hạn dưới không đi vào trong 18 s.

• Sau khi thang máy bắt đầu, các cảm biến giới hạn trên không bật trước solenoid pick-up bị chuyển mạch trên.
• Các cảm biến cuối giấy chuyển vào trong thang máy và các giới hạn trên
cảm biến không chuyển về cho 2,5 s, và một thông báo nhắc người sử dụng để thiết lập lại giấy.

• Khay động cơ thang máy bị lỗi hoặc bị ngắt kết nối nối
• Cảm biến Lift bị lỗi hoặc bị ngắt kết nối
• Pick-up điện từ bị lỗi hoặc bị ngắt kết nối
• Cảm biến giấy cuối khiếm khuyết

515-00

Jogger Duplex lỗi động cơ 1
Khi di chuyển Jogger hàng rào đến vị trí nhà, người chạy bộ cảm biến HP không bật ngay cả khi động cơ chạy bộ hàng rào đã di chuyển các hàng rào Jogger 153,5 mm.

Cơ chế • Giấy hoặc chướng ngại vật khác đã bị kẹt
• kết nối cảm biến ngắt kết nối hoặc bị lỗi
• Bộ cảm biến bị lỗi

516-00

Jogger Duplex lỗi động cơ 2
Khi di chuyển Jogger hàng rào từ vị trí nhà, cảm biến HP Jogger hàng rào không tắt ngay cả khi động cơ chạy bộ đã di chuyển các hàng rào Jogger 153,5 mm.

Cơ chế • Giấy hoặc chướng ngại vật khác đã bị kẹt
• kết nối cảm biến ngắt kết nối hoặc bị lỗi
• Bộ cảm biến bị lỗi

530-00

Lỗi fan hâm mộ chính
Các tín hiệu khóa động cơ quạt chính đi cao cho 5 s trong khi quạt đang bật.

• Quạt động cơ bị quá tải do tắc nghẽn
• nối Fan bị ngắt kết nối

540-01

Nung chảy thoát lỗi động cơ
Các tín hiệu khóa PLL là thấp trong 2 s trong khi vận hành động cơ.

• Khóa động cơ gây ra bởi tình trạng quá tải về thể chất
• PCB ổ đĩa động cơ bị lỗi

540-02

Nung chảy web báo lỗi động cơ 1
Số lượng hiện nay được phát hiện trong quá trình hoạt động của động cơ web vượt quá 350 mA trong 5 mẫu kế tiếp.

• Kết nối cơ lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị ngắt kết nối
• Khóa động cơ hoặc ngắn

540-03

Nung chảy web báo lỗi động cơ 2
SC540-02 đã xảy ra ba lần và máy đã đóng cửa tự động do thất bại của các motor web.

• Web động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị ngắt kết nối Web
• động cơ Web bị lỗi

540-04

Nung chảy web báo lỗi động cơ 3
SC540-02 đã xảy ra tại tổng cộng 10 lần và máy đã đóng cửa tự động do thất bại của các motor web.

• Web động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị ngắt kết nối Web
• động cơ Web bị lỗi

541

Nung chảy thermistor mở
Nhiệt độ sấy được phát hiện bởi các trung tâm nhiệt điện trở là dưới 0 ° C trong 7 s.

• Thermistor mở
• nối Thermistor khiếm khuyết
• Thermistor bị hư hỏng, hoặc ra khỏi vị trí
• ít hơn điện áp đầu vào tiêu chuẩn nhiệt độ Fusing -15%

542-001

Nung chảy lỗi nhiệt độ ấm lên 1: Trung tâm themistor
Các trung tâm nhiệt điện trở chạm vào con lăn nóng xác định rằng các con lăn nóng không đạt được nhiệt độ ấm lên trong thời gian quy định.

• đèn Fusing bị ngắt kết nối
• Thermistor cong vênh, ra khỏi vị trí
• Thermostat đã mở

542-002

Nung chảy lỗi nhiệt độ ấm lên 2: Trung tâm themistor
Các trung tâm nhiệt điện trở chạm vào con lăn nóng xác định rằng các con lăn nóng không đạt được 100 trong thời gian quy định.

• đèn Fusing bị ngắt kết nối
• Thermistor cong vênh, ra khỏi vị trí
• Thermostat đã mở

542-003

Nung chảy lỗi nhiệt độ ấm lên 3: Trung tâm themistor
Các trung tâm nhiệt điện trở chạm vào con lăn nóng xác định rằng các con lăn nóng không đạt được 100 trong thời gian quy định.

• đèn Fusing bị ngắt kết nối
• Thermistor cong vênh, ra khỏi vị trí
• Thermostat đã mở

543

Nung chảy đèn báo lỗi quá nhiệt 1 (phần mềm)
Thermistor Trung ương phát hiện nhiệt độ 240 ° C tại các trung tâm của các con lăn nóng. Nhiệt độ nung chảy lỗi phần mềm điều khiển

• PSU khiếm khuyết
• IOB khiếm khuyết
• BICU khiếm khuyết

544

Nung chảy đèn báo lỗi quá nhiệt 1: Phần cứng
Các thermistor trung tâm hoặc một thermistor cuối phát hiện nhiệt độ 250 ° C trên các con lăn nóng.

• PSU khiếm khuyết
• IOB khiếm khuyết
• BICU khiếm khuyết

545

Nung chảy đèn báo lỗi quá nhiệt 2: đèn Center
Sau khi lăn nóng đạt đến nhiệt độ ấm lên, các loại đèn sấy vẫn trên hết công suất trong 11 lần lấy mẫu (1,8 s thời gian.) Trong khi các con lăn nóng không quay.

• Thermistor bị hư hỏng, hoặc ra khỏi vị trí
• đèn Fusing bị ngắt kết nối

547-01

Không cross lỗi tín hiệu 1: keo tiếp sức
Tại điện trên và với sự hợp tiếp sức off, 3 lần lấy mẫu phát hiện rằng thập giá không là không bình thường.

• keo chuyển tiếp ngắn
• mạch ổ đĩa tiếp sức Fusing khiếm khuyết

547-02

Không cross lỗi tín hiệu 2: keo tiếp sức
Không có tín hiệu không chéo được phát hiện trong vòng 3 giây. sau khi bật nguồn hoặc sau khi đóng cửa trước.

• keo chuyển tiếp ngắn
• mạch ổ đĩa tiếp sức Fusing khiếm khuyết

547-03

Không cross lỗi tín hiệu 2: cung cấp điện không ổn định
Sau 11 lần lấy mẫu nguồn điện không trong vòng 50 đến 60 Hz, cho thấy rằng việc cung cấp điện không ổn định.

• Kiểm tra nguồn điện với nhà cung cấp địa phương

551

Nung chảy lỗi thermistor 1: End thermistor
Các thermistor cuối (dạng tiếp xúc) là ít hơn 0 C (32F) trong hơn 7 giây.

• nối Thermistor lỏng lẻo, bị hỏng, bị lỗi
• Thermistor không chính xác cài đặt hoặc lỏng

552-01

Nung chảy lỗi nhiệt độ reload 1: End thermistor
Sự kết thúc thermistor (loại liên hệ) không thể phát hiện:
• 100 ° C trong 25 giây sau khi bắt đầu chu trình khởi động.
• Một sự thay đổi về nhiệt độ hơn 16 độ trong vòng 5 giây.
• Nhiệt độ reload với 56 giây sau khi bắt đầu chu kỳ kiểm soát nhiệt độ sấy.

• đèn Fusing bị ngắt kết nối
• nối Thermistor lỏng lẻo, bị hỏng, bị lỗi
• Thermistor ra khỏi vị trí, cài đặt không đúng
• mở Thermostat

552-02

Nung chảy lỗi nhiệt độ reload 2: End thermistor
Các con lăn nóng đã không đạt 100C trong thời gian quy định.

• đèn Fusing bị ngắt kết nối
• nối Thermistor lỏng lẻo, bị hỏng, bị lỗi
• Thermistor ra khỏi vị trí, cài đặt không đúng
• mở Thermostat

552-03

Nung chảy lỗi nhiệt độ reload 3: End thermistor
Các con lăn nóng đã không đạt được nhiệt độ theo quy định trong vòng 3 giây, sau khi bắt đầu chu kỳ kiểm soát nhiệt độ sấy.

• đèn Fusing bị ngắt kết nối
• nối Thermistor lỏng lẻo, bị hỏng, bị lỗi
• Thermistor ra khỏi vị trí, cài đặt không đúng
• mở Thermostat

553

Nung chảy lỗi thermistor 4: End thermistor (phần mềm)
Sự kết thúc thermistor (loại liên hệ) ở mức 240 ° C (464 ° F) trong hơn 1 giây. Nhiệt độ được đọc 10 lần mỗi giây. (trong khoảng thời gian 0,1 giây).

• PSU khiếm khuyết
• Ban kiểm soát IOB khiếm khuyết
• BICU board điều khiển bị lỗi

555

Nung chảy lỗi đèn
Sau khi bắt đầu chu kỳ hâm lại, một bóng đèn nung chảy là toàn bộ công suất 1,8 s nhưng các con lăn nóng không quay lại.

• cong Thermistor, ra khỏi vị trí
• đèn Fusing bị ngắt kết nối
• Circuit breaker mở

557

Không lỗi tín hiệu chéo
Tiếng ồn tần số cao đã được phát hiện trên dòng powe r.

• Không cần hành động. Mã SC được đăng nhập và hoạt động của máy không bị ảnh hưởng.

559

Pha trộn mứt: 3 tội
Tại các cảm biến lối sấy giấy đã được phát hiện muộn cho ba xung đếm (lỗi lag), và SP1159 là trên.

• Nếu SC này xảy ra, máy có thể không được sử dụng cho đến khi các kỹ thuật viên dịch vụ hủy bỏ mã SC.
• SC này chỉ xảy ra nếu SP1159 đã được thiết lập để "1" (On). (Mặc định: 0 (Off)).

569

Áp lực keo lỗi động cơ phát hành
Trong thời gian sao chép, cảm biến HP không thể phát hiện các thiết bị truyền động, cố gắng một lần nữa 3 lần và không thể phát hiện.

• Khóa động cơ vì quá nhiều tải
• điều khiển động cơ bị lỗi
• HP cảm biến bị lỗi, ngắt kết nối, kết nối bị lỗi, dây nịt bị hư hỏng

590-00

Toner lỗi động cơ bộ sưu tập
Các bộ sưu tập toner đầu ra cảm biến động cơ không thay đổi cho 3 s trong khi máy thu toner là trên.

• Khóa động cơ do tắc nghẽn
• Ban điều khiển động cơ bị lỗi
• Kết nối cơ lỏng lẻo, bị lỗi
• Cảm biến động cơ thu Toner bị ngắt kết nối, cảm biến bị lỗi
• trục truyền quay (dia. X 30) mất tích

620-01

BCU-ADF Truyền Lỗi: Nghỉ RX bất thường
Một BREAK đã được phát hiện sau khi kết nối.

• ADF I / F cáp kết nối lỏng lẻo, bị hỏng, bị lỗi
• ADF board điều khiển bị lỗi
• BCU khiếm khuyết
• mức độ nối tiếp dòng không ổn định
• tiếng ồn bên ngoài trên đường

620-2

BCU-ADF Communication Error: Timeout

• ADF I / F cáp kết nối lỏng lẻo, bị hỏng, bị lỗi
• ADF board điều khiển bị lỗi
• BCU khiếm khuyết
• mức độ nối tiếp dòng không ổn định
• tiếng ồn bên ngoài trên đường

621-01

Lỗi giao tiếp BICU / Finisher: lỗi nghỉ
Trong giao tiếp với MBX Finisher, các BICU nhận được một break (Low) tín hiệu từ kết thúc.

• Kết nối giữa máy chính lỏng lẻo, bị hỏng, bị lỗi
• switch đập vỡ khiếm khuyết
• Dây điện lỏng lẻo, bị hỏng, bị lỗi
• Ban kiểm soát đơn vị ngoại vi khiếm khuyết

621-02

BCU / Finisher lỗi giao tiếp: lỗi Timeout
Trong thông tin liên lạc giữa các MBX finisher và BCU, không có tín hiệu ACK đã được phát hiện cho 100 ms, ngay cả sau khi ba lần.

• Kết nối giữa máy chính lỏng lẻo, bị hỏng, bị lỗi
• switch đập vỡ khiếm khuyết
• Dây điện lỏng lẻo, bị hỏng, bị lỗi
• Ban kiểm soát đơn vị ngoại vi khiếm khuyết
• BCU khiếm khuyết
• mức độ dòng nối tiếp không ổn định, tiếng ồn bên ngoài trên đường

623

Lỗi giao tiếp BCU-PFB
Hơn 2 trong các lỗi truyền thông giữa BCU và PFB đã được phát hiện sau khi khởi động, hoặc nhiều hơn 3 lỗi được phát hiện sau khi cài đặt đã được khởi tạo.

• Khai thác kết nối giữa BCU và PFB lỏng lẻo, bị hỏng, bị ngắt kết nối
• Kết nối nối tiếp dòng không ổn định
• tiếng ồn bên ngoài trên đường
• BCU khiếm khuyết
• PFB khiếm khuyết

626-01

BICU, lỗi giao tiếp LCT: Nghỉ lỗi tiếp nhận
Trong giao tiếp với LCT, các BICU nhận được một break (Low) tín hiệu.

• Kết nối với máy LCT chính lỏng lẻo, bị hỏng, bị lỗi
• Ban kiểm soát LCT khiếm khuyết
• BCU khiếm khuyết
• Kết nối nối tiếp dòng không ổn định
• tiếng ồn bên ngoài trên đường

626-02

BICU, LCT lỗi giao tiếp: lỗi Timeout
Sau 1 khung dữ liệu được gửi đến LCT, một tín hiệu ACK không được nhận trong 100 ms, và không nhận được sau 3 lần thử lại.

• Kết nối với máy LCT chính lỏng lẻo, bị hỏng, bị lỗi
• Ban kiểm soát LCT khiếm khuyết
• BCU khiếm khuyết
• Kết nối nối tiếp dòng không ổn định
• tiếng ồn bên ngoài trên đường

632

Counter lỗi thiết bị 1
Sau 3 lần thử gửi một khung dữ liệu tới các thiết bị truy cập tùy chọn thông qua các đường truyền thông nối tiếp, không có tín hiệu ACK đã nhận được trong vòng 100 ms.

• Nối tiếp dòng giữa các thiết bị truy cập tùy chọn, các hội đồng tiếp sức và kiểm soát máy photocopy bảng bị ngắt kết nối hoặc bị hư hỏng.
• Hãy chắc chắn rằng SP5113 được thiết lập để cho phép các thiết bị truy cập tùy chọn.

633

Counter thiết bị báo lỗi 2
Sau khi truyền thông được thành lập, các bộ điều khiển receivee tín hiệu phanh từ các thiết bị kế toán.

• Nối tiếp dòng giữa các thiết bị truy cập tùy chọn, các hội đồng tiếp sức và kiểm soát máy photocopy bảng bị ngắt kết nối hoặc bị hư hỏng.
• Hãy chắc chắn rằng SP5113 được thiết lập để cho phép các thiết bị truy cập tùy chọn.

634

Counter lỗi thiết bị 3
Một lỗi RAM sao lưu được trả về bởi các thiết bị truy cập.

• Ban kiểm soát thiết bị truy cập bị lỗi
• Sao lưu pin của thiết bị truy cập bị lỗi

635

Counter lỗi thiết bị 4
Một lỗi pin dự phòng đã được trả về bởi các thiết bị truy cập.

• Ban kiểm soát thiết bị truy cập bị lỗi
• Sao lưu pin của thiết bị truy cập bị lỗi

636-01

SD Card Lỗi: Expanded lỗi module xác thực
Không có module xác thực mở rộng trong máy. Các thẻ SD hoặc các tập tin của module xác thực mở rộng là bị hỏng. Không có mô-đun DESS trong máy.

• Không có module xác thực mở rộng
• Thẻ SD bị lỗi
• tập tin bị lỗi trong module xác thực
• Không có mô-đun DESS

636-02

SD Card Lỗi: Phiên bản lỗi
Các phiên bản của module xác thực mở rộng là không chính xác.

• Phiên bản mô-đun không đúng

636-11

Lỗi Thẻ SD: hướng OSM lỗi tập tin mã
Đúng "usercode" tập tin không thể được tìm thấy trong thư mục gốc của thẻ SD vì các tập tin không tồn tại, hoặc các tập tin hiện có là hỏng hoặc các tập tin loại sai.

• Tạo các tập tin usercode với tài Thiết Tool "IDissuer.exe".
• Lưu trữ các tập tin trong thư mục gốc của thẻ SD.
Lưu ý: Hãy chắc chắn rằng các tập tin eccm.mod là trong thư mục gốc của SD
Thẻ.

637-01

Theo dõi thông tin báo lỗi thông báo: lỗi ứng dụng Ttracking
Theo dõi thông tin đã mất. Máy không cho thông báo về các thông tin theo dõi các ứng dụng theo dõi SDK.

• Chu kỳ máy tắt / mở

637-02

Theo dõi lỗi thông báo thông tin: Quản lý lỗi máy chủ
Máy không thông báo việc theo dõi thông tin đến máy chủ quản lý. Theo dõi thông tin đã bị mất, và máy không thể đếm chính xác.

• Chu kỳ máy tắt / mở

640

Truyền động cơ-to-Controller Lỗi
Đây là một lỗi checksum.

• lỗi phần cứng PCI

641

Động cơ lỗi giao tiếp nối tiếp
Một lỗi xảy ra trong giao tiếp nối tiếp với động cơ.

• SC641-1: lỗi Timeout
• SC641-2: Thử lại hơn
• SC641-3: Tải về lỗi
• SC641-4: lỗi UART

650-01

Lỗi giao tiếp từ xa (Cumin-M)

Việc xác thực cho Cumin-M thất bại thất bại trong một kết nối dial up
do một hoặc nhiều điều sau đây:
• Cài đặt SP không đúng
• đường dây điện thoại bị ngắt kết nối
• Ban modem Disconnected
• Card mạng LAN không dây Disconnected

650-04

Lỗi giao tiếp từ xa (Cumin-M): Thông báo lỗi dòng
Điện áp cung cấp là không đủ do đường truyền bị lỗi hoặc kết nối bị lỗi.

Việc xác thực cho Cumin-M thất bại không thành công tại một dial up kết nối do một hoặc nhiều điều sau đây:
• Cài đặt SP không đúng
• đường dây điện thoại bị ngắt kết nối
• Ban modem Disconnected
• Card mạng LAN không dây Disconnected

650-05

Lỗi giao tiếp từ xa (Cumin-M): Không có hội đồng quản trị modem
Hội đồng quản trị modem không được cài đặt mặc dù các thiết lập tại Cumin-M (Trong thời gian hoạt động)

Việc xác thực cho Cumin-M thất bại không thành công tại một dial up kết nối do một hoặc nhiều điều sau đây:
• Cài đặt SP không đúng
• đường dây điện thoại bị ngắt kết nối
• Ban modem Disconnected
• Card mạng LAN không dây Disconnected

650-13

Lỗi giao tiếp từ xa (Cumin-M): Modem lỗi board 1
Hội đồng quản trị modem không được cài đặt hoặc hội đồng quản trị là khiếm khuyết.

• Cài đặt các bảng modem.
• Kiểm tra giá trị thiết lập chính xác cho điều khiển modem (SP5-816-160, SP5-816-165 đến 171, SP5-816-188 và 189).
• Thay thế các bảng modem

650-14

Lỗi giao tiếp từ xa (Cumin-M): Modem lỗi board 2
Hội đồng quản trị modem không được cài đặt hoặc hội đồng quản trị là khiếm khuyết.

• Gỡ bỏ các hội đồng quản trị modem nếu nó được cài đặt.
• Kiểm tra xem dây / mạng LAN không dây đang hoạt động tốt.

651-01

Dịch vụ bất hợp pháp từ xa Dial-up
Có lỗi xảy ra khi dự kiến ​​Cumin-M đã gọi lên Trung tâm NRS.

• lỗi phần mềm
• Không có hành động là cần thiết vì chỉ đếm được đăng nhập

652

Dịch vụ từ xa ID2 mismatching
Có một mismatch xác thực giữa ID2 choRemote, bảng điều khiển, và NVRAM.

• Được sử dụng bảng điều khiển được cài đặt
• Được sử dụng NVRAM cài đặt
• Một lỗi bất ngờ xảy ra khi các modem (Embedded RCG-M) cố gắng gọi cho trung tâm với một kết nối quay số.

653

Dịch vụ từ xa không chính xác ID2
ID2 lưu trong NVRAM là không chính xác.

• Được sử dụng NVRAM cài đặt
• Một lỗi bất ngờ xảy ra khi các modem (Embedded RCG-M) cố gắng gọi cho trung tâm với một kết nối quay số

670

Động cơ khởi động báo lỗi
BCU không đáp ứng trong thời gian quy định khi máy tính được bật.

• Các kết nối giữa BCU và bảng điều khiển được lỏng lẻo, ngắt kết nối, hoặc bị hư hỏng

671

Ban công cụ bất hợp pháp
Một ban công cụ bất hợp pháp được phát hiện bởi các phần mềm ở công suất trên.

• Thay thế BICU

672

Bộ điều khiển khởi động báo lỗi
• Sau khi máy đã được cung cấp trên, thông tin liên lạc giữa bộ điều khiển và bảng điều khiển hoạt động không được thiết lập, hoặc giao tiếp với bộ điều khiển đã bị gián đoạn sau khi một khởi động bình thường.
• Sau khi reset khởi động của bảng điều khiển hoạt động, mã chú ý (FDH) hoặc sự chú ý thừa nhận code (FEh) không được gửi từ bộ điều khiển trong vòng 30 giây ..
• Sau khi bộ điều khiển đã ban hành một lệnh để kiểm tra ommunication
phù hợp với các điều khiển trong khoảng thời gian 30 giây, bộ điều khiển không đáp ứng hai lần.

• Bộ điều khiển bị đình trệ
• Ban điều khiển được cài đặt không chính xác
• Ban điều khiển bị lỗi
• bảng điều khiển kết nối hoạt động lỏng lẻo, bị hỏng, hoặc bị lỗi
• Bộ điều khiển không hoàn toàn đóng cửa khi chuyển đổi đã được tắt.

700-01

ARDF tấm dưới cùng động cơ thang máy
• Các cảm biến tấm HP dưới cùng không phát hiện các vị trí nhà của tấm đáy sau khi động cơ dưới tấm nâng chuyển mạch trên và làm giảm các tấm đáy.
• Các cảm biến vị trí tấm đáy không phát hiện vị trí của các tấm sau khi động cơ thang máy chuyển mạch trên và nâng tấm đáy.

• động cơ thức ăn ARDF bị ngắt kết nối, lỗi
• tấm đáy HP cảm biến ngắt kết nối, lỗi
• ARDF main board bị lỗi

700-02

ADF tấm đáy lỗi động cơ
• Cảm biến vị trí tấm đáy không phát hiện các tấm sau khi động cơ dưới tấm nâng chuyển mạch trên để nâng tấm.
• tấm đáy HP cảm biến không phát hiện các tấm sau khi động cơ dưới tấm đảo ngược để hạ thấp tấm

• Cảm biến vị trí tấm đáy khiếm khuyết
• tấm đáy HP bị lỗi cảm biến
• động cơ tấm đáy khiếm khuyết
• ADF main board bị lỗi

720-01

Lỗi giao tiếp vỗ hạ lưu
Không có tín hiệu trả lời nhận được từ các kết liễu hạ nguồn (D611 / D612) sau 3 lần thử

• Finisher I / F cáp lỏng, bị hỏng lỗi
• Ban kiểm soát Finisher khiếm khuyết

720-24

Thoát dẫn động cơ (D611 / D612)
Tình trạng của lối dẫn cảm biến không thay đổi thời gian quy định trong hoạt động của các dẫn xuất cảnh.

• Thoát dẫn cảm biến mở lỏng lẻo, bị hỏng, khiếm khuyết.
• động cơ Exit dẫn bị lỗi
• Ban chính Finisher khiếm khuyết

720-25

Cú đấm lỗi động cơ (D611 / D612)
Sau khi hoạt động đấm, đấm HP cảm biến không phát hiện các đơn vị đấm vào vị trí.

• punch kết nối động cơ lỏng lẻo, bị hỏng, khiếm khuyết.
• Cú đấm quá tải (bị chặn bởi tắc nghẽn)
• Vị trí Trang chủ kết nối cảm biến lỏng lẻo, bị hỏng, bị lỗi
• Cảm biến HP bị lỗi

720-30

Lỗi động cơ Jogger Finisher (D611 / D612)
• Những người chạy bộ finisher HP cảm biến vẫn là de-kích hoạt cho hơn 1.000 xung khi trở lại vị trí nhà.
• Những người chạy bộ finisher HP cảm biến vẫn kích hoạt cho hơn 1.000 xung khi di chuyển ra khỏi vị trí nhà

• Jogger HP bị lỗi cảm biến
• Jogger cơ chế quá tải
• động cơ Jogger bị lỗi (không xoay)
• Ban chính Finisher khiếm khuyết
• Khai thác ngắt kết nối hoặc bị lỗi

720-41

Feed-Out Belt tô Lỗi (D611 / D612)
Stack cảm biến dây HP feed-out không kích hoạt trong thời gian quy định sau khi chồng motor đai feed-out lượt về. Sự thất bại phát hiện 1 gây ra một lỗi mứt, và sự thất bại thứ 2 gây ra mã SC này.

Nếu động cơ đang hoạt động
• ngăn xếp thức ăn ra HP cảm biến cương lỏng lẻo, bị hỏng, bị lỗi
• ngăn xếp thức ăn ra HP bị lỗi cảm biến
Nếu động cơ không hoạt động:
• động cơ Feed-ra bị chặn bởi tắc nghẽn
• Thức ăn-ra động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ Feed-ra khiếm khuyết
• Booklet finisher main board bị lỗi

720-42

Phong trào stapler Finisher lỗi động cơ (D611 / D612)
Stapler HP cảm biến không được kích hoạt trong thời gian quy định sau khi động cơ stapler bật. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ chuyển động Stapler bị ngắt kết nối, lỗi
• động cơ chuyển động Stapler quá tải do tắc nghẽn
• Stapler HP cảm biến ngắt kết nối, lỗi

720-43

Finisher góc stapler lỗi động cơ xoay (D611 / D612)
Stapler không trở về vị trí nhà của mình trong thời gian quy định sau khi dập ghim. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ xoay Stapler bị ngắt kết nối, lỗi
• Stapler động cơ xoay quá tải do tắc nghẽn
• Vòng xoay Stapler HP cảm biến ngắt kết nối, lỗi

720-44

Finisher góc stapler lỗi động cơ (D611 / D612)
Động cơ stapler không tắt trong thời gian quy định sau khi hoạt động. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• mứt Staple
• Số lượng tờ trong ngăn xếp vượt quá giới hạn cho dập ghim
• động cơ Stapler bị ngắt kết nối, lỗi

720-52

Tấm folder Finisher lỗi động cơ (D612)
Việc di chuyển thư mục đĩa nhưng không được phát hiện tại vị trí nhà trong thời gian quy định. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• Folder cảm biến tấm HP bị ngắt kết nối, lỗi
• động cơ tấm Thư mục bị ngắt kết nối, lỗi
• động cơ tấm Thư mục bị quá tải do tắc nghẽn

720-53

Đơn vị gấp hàng rào phía dưới nâng động cơ (D612)
Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ bị lỗi

720-55

Kẹp lăn rút lại lỗi động cơ (D612)
Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ bị lỗi

720-57

Ngã ba ngăn xếp lỗi động cơ cửa (D612)
Xảy ra trong quá trình hoạt động của đơn vị cú đấm. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• quá tải động cơ
• động cơ bị lỗi

720-60

Booklet lỗi động cơ kim bấm 1 (D612)
Mặt trước đơn vị stapler động cơ yên-stitch không bắt đầu hoạt động trong thời gian quy định. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• Mặt trận cơ bị ngắt kết nối, lỗi
• Mặt trận motor quá tải do tắc nghẽn

720-61

Booklet lỗi động cơ stapler 2 (D611 / D612)
Các đơn vị stapler động cơ yên-stitch phía sau không bắt đầu hoạt động trong thời gian quy định. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

Động cơ phía sau bị ngắt kết nối, động cơ phía sau bị lỗi quá tải do tắc nghẽn

720-70

Khay Finisher 1 (phía trên khay nâng) lỗi động cơ (D611 / D612)
Khay trên cảm biến chiều cao giấy không thay đổi trạng thái của nó với thời gian quy định sau khi khay làm tăng hoặc giảm. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ Tray thang máy bị ngắt kết nối, lỗi
• khay Upper cảm biến chiều cao giấy bị ngắt kết nối, lỗi
• Finisher kết nối bo mạch chủ với động cơ lỏng
• Ban chính Finisher khiếm khuyết

720-71

Chuyển động cơ Lỗi (D611 / D612)
Khay thay đổi cảm biến nửa-turn: Thất bại hai lần để phát hiện các khay thay đổi ở vị trí nhà vào thời gian quy định. -hoặc- Không hai lần để phát hiện rằng các khay shift đã rời khỏi vị trí.

Nếu động cơ đang hoạt động
• Cảm biến Half-lần lượt 1, 2 harnesses lỏng lẻo, bị hỏng, bị lỗi
• Một trong những cảm biến nửa lần lượt là khiếm khuyết
Nếu động cơ không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Ban chính Finisher khiếm khuyết

720-72

Mặt trận shift Jogger lỗi động cơ (D611 / D612)
Các mặt hàng rào không rút lại trong thời gian quy định sau khi động cơ thay đổi Jogger chuyển mạch trên. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• motor phím Shift Jogger bị ngắt kết nối, lỗi
• motor phím Shift Jogger quá tải do tắc nghẽn
• Shift Jogger HP cảm biến ngắt kết nối, lỗi

720-73

Động cơ phía sau sự thay đổi người chạy bộ (D611 / D612)
Các hàng rào bên không rút lại trong thời gian quy định sau khi động cơ thay đổi Jogger chuyển mạch trên. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ bị lỗi
• quá tải động cơ
• HP bị lỗi

720-74

Shift Jogger lỗi động cơ co rút (D611 / D612)
Các hàng rào bên không rút lại trong thời gian quy định sau khi động cơ rút lại chuyển về. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ bị lỗi
• quá tải động cơ
• HP bị lỗi

720-75

Trả về lỗi động cơ con lăn (D611 / D612)
Xảy ra trong quá trình hoạt động của động cơ áp khay thấp hơn.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ quá tải
• Vị trí Trang chủ cảm biến khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• Vị trí Trang chủ khiếm khuyết

720-80

Cú đấm lỗi động cơ chuyển động (D611 / D612)
Xảy ra trong quá trình hoạt động của đơn vị cú đấm. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ bị lỗi

720-81

Vị trí giấy báo lỗi động cơ trượt cảm biến (D611 / D612)
Xảy ra trong quá trình hoạt động của đơn vị cú đấm. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ bị lỗi

720-87

Lỗi động cơ đấm Finisher (D611 / D612)
Những cú đấm HP cảm biến không được kích hoạt trong thời gian quy định sau khi động cơ đấm bật. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• Cú đấm HP cảm biến ngắt kết nối, lỗi
• punch động cơ bị ngắt kết nối, lỗi
• Cú đấm quá tải động cơ do tắc nghẽn

722-01

Lỗi giao tiếp vỗ hạ lưu
Không có tín hiệu trả lời nhận được từ các kết liễu hạ nguồn (D610) sau 3 lần thử

• Finisher I / F cáp lỏng, bị hỏng lỗi
• Ban kiểm soát Finisher khiếm khuyết

722-10

Lỗi động cơ Giao thông vận tải (D610)
Một tín hiệu xung từ động cơ vận tải không thể được phát hiện trong thời gian quy định. Việc phát hiện đầu tiên gây nên một mã mứt, và phát hiện thứ hai gây nên SC này.

• quá tải động cơ do tắc nghẽn
• khai thác kết nối động cơ lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi

722-24

Thoát dẫn động cơ (D610)
Tình trạng của lối dẫn cảm biến không thay đổi thời gian quy định trong hoạt động của các dẫn xuất cảnh.

• Thoát dẫn cảm biến mở lỏng lẻo, bị hỏng, khiếm khuyết.
• động cơ Exit dẫn bị lỗi
• Ban chính Finisher khiếm khuyết

722-25

Cú đấm lỗi động cơ (D610)
Sau khi hoạt động đấm, đấm HP cảm biến không phát hiện các đơn vị đấm vào vị trí.

• punch kết nối động cơ lỏng lẻo, bị hỏng, khiếm khuyết.
• Cú đấm quá tải (bị chặn bởi tắc nghẽn)
• Vị trí Trang chủ kết nối cảm biến lỏng lẻo, bị hỏng, bị lỗi
• Cảm biến HP bị lỗi

722-30

Lỗi động cơ Jogger Finisher (D610)
• Những người chạy bộ finisher HP cảm biến vẫn de-kích hoạt cho hơn
1.000 xung khi trở lại vị trí nhà.
• Những người chạy bộ finisher HP cảm biến vẫn hoạt hơn
1.000 xung khi di chuyển ra khỏi vị trí.

• Jogger HP bị lỗi cảm biến
• Jogger cơ chế quá tải
• động cơ Jogger bị lỗi (không xoay)
• Ban chính Finisher khiếm khuyết
• Khai thác ngắt kết nối hoặc bị lỗi

722-33

Finisher staple lỗi động cơ búa (D610)
Các động cơ chủ yếu búa không trở về vị trí nhà trong thời gian quy định (340 ms).

• Staple búa cảm biến HP lỏng lẻo, bị hỏng, bị lỗi
• quá tải điện trên kim bấm lái PCB đắc cử
• Staple búa động cơ bị lỗi
• Ban chính Finisher khiếm khuyết

722-35

Ngăn xếp mảng cơ Lỗi 1: Front Motor (D610)
Stack tấm cảm biến HP (trước) không kích hoạt trong vòng 500 ms sau khi động cơ quay về. Sự thất bại phát hiện 1 gây ra một lỗi mứt, và sự thất bại thứ 2 gây ra mã SC này.

Nếu động cơ đang hoạt động
• Mặt trận ngăn xếp tấm cảm biến HP cương lỏng lẻo, bị hỏng, bị lỗi
• Mặt trận ngăn xếp tấm HP bị lỗi cảm biến
Nếu động cơ không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Booklet finisher main board bị lỗi

722-36

Ngăn xếp mảng cơ Lỗi 2: Trung tâm Motor (D610)
Stack tấm HP cảm biến (trung tâm) không kích hoạt trong vòng 500 ms sau khi động cơ quay về. Sự thất bại phát hiện 1 gây ra một lỗi mứt, và sự thất bại thứ 2 gây ra mã SC này.

Nếu động cơ đang hoạt động
• Trung tâm ngăn xếp tấm cảm biến HP cương lỏng lẻo, bị hỏng, bị lỗi
• Trung tâm ngăn xếp tấm HP bị lỗi cảm biến
Nếu động cơ không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Booklet finisher main board bị lỗi

722-37

Ngăn xếp mảng cơ Lỗi 3: Rear Motor (D610)
Stack tấm HP cảm biến (phía sau) không kích hoạt trong vòng 500 ms sau khi động cơ quay về. Sự thất bại phát hiện 1 gây ra một lỗi mứt, và sự thất bại thứ 2 gây ra mã SC này.

Nếu động cơ đang hoạt động
• Rear chồng tấm cảm biến HP cương lỏng lẻo, bị hỏng, bị lỗi
• Rear chồng tấm HP bị lỗi cảm biến
Nếu động cơ không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Booklet finisher main board bị lỗi

722-39

Jogger Top Fence Motor (D610)
Các hàng rào HP cảm biến đầu phát hiện ra rằng: hàng rào đầu đã không đến được vị trí ngôi nhà trong số quy định của xung. -HOẶC- Các hàng rào đầu không rời khỏi vị trí nhà trong số quy định của xung.

Nếu động cơ chạy bộ hàng rào đầu đang hoạt động:
• Top rào HP cảm biến cương lỏng lẻo, bị hỏng, bị lỗi
• Top rào HP bị lỗi cảm biến
Nếu người chạy bộ cơ hàng rào đầu không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Ban chính Finisher khiếm khuyết

722-40

Jogger đáy tô Fence (D610)
Các hàng rào phía dưới HP cảm biến phát hiện ra rằng: hàng rào phía dưới đã không đến được vị trí nhà vào thời gian quy định. -HOẶC- Các hàng rào phía dưới đã không rời khỏi vị trí nhà vào thời gian quy định.

Nếu người chạy bộ dưới hàng rào là hành động cơ:
• dưới hàng rào HP cảm biến cương lỏng lẻo, bị hỏng, bị lỗi
• dưới hàng rào HP bị lỗi cảm biến
Nếu người chạy bộ cơ hàng rào phía dưới là không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Ban chính Finisher khiếm khuyết

722-41

Feed-Out Belt tô Lỗi (D610)
Stack cảm biến dây HP feed-out không kích hoạt trong thời gian quy định sau khi chồng motor đai feed-out lượt về. Sự thất bại phát hiện 1 gây ra một lỗi mứt, và sự thất bại thứ 2 gây ra mã SC này.

Nếu động cơ đang hoạt động
• ngăn xếp thức ăn ra HP cảm biến cương lỏng lẻo, bị hỏng, bị lỗi
• ngăn xếp thức ăn ra HP bị lỗi cảm biến
Nếu động cơ không hoạt động:
• động cơ Feed-ra bị chặn bởi tắc nghẽn
• Thức ăn-ra động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ Feed-ra khiếm khuyết
• Booklet finisher main board bị lỗi

722-42

Phong trào stapler Finisher lỗi động cơ (D610)
Stapler HP cảm biến không được kích hoạt trong thời gian quy định sau khi động cơ stapler bật. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ chuyển động Stapler bị ngắt kết nối, lỗi
• động cơ chuyển động Stapler quá tải do tắc nghẽn
• Stapler HP cảm biến ngắt kết nối, lỗi

722-43

Finisher góc stapler lỗi động cơ xoay (D610)
Stapler không trở về vị trí nhà của mình trong thời gian quy định sau khi dập ghim. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ xoay Stapler bị ngắt kết nối, lỗi
• Stapler động cơ xoay quá tải do tắc nghẽn
• Vòng xoay Stapler HP cảm biến ngắt kết nối, lỗi

722-44

Finisher góc stapler lỗi động cơ (D610)
Động cơ stapler không tắt trong thời gian quy định sau khi hoạt động. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• mứt Staple
• Số lượng tờ trong ngăn xếp vượt quá giới hạn cho dập ghim
• động cơ Stapler bị ngắt kết nối, lỗi

722-70

Khay Finisher 1 (phía trên khay nâng) lỗi động cơ (D610)
Khay trên cảm biến chiều cao giấy không thay đổi trạng thái của nó với thời gian quy định sau khi khay làm tăng hoặc giảm. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ Tray thang máy bị ngắt kết nối, lỗi
• khay Upper cảm biến chiều cao giấy bị ngắt kết nối, lỗi
• Finisher kết nối bo mạch chủ với động cơ lỏng
• Ban chính Finisher khiếm khuyết

722-71

Chuyển dịch cơ Lỗi (D610)
Khay thay đổi cảm biến nửa-turn: Thất bại hai lần để phát hiện các khay thay đổi ở vị trí nhà vào thời gian quy định. -hoặc- Không hai lần để phát hiện rằng các khay shift đã rời khỏi vị trí.

Nếu động cơ đang hoạt động
• Cảm biến Half-lần lượt 1, 2 harnesses lỏng lẻo, bị hỏng, bị lỗi
• Một trong những cảm biến nửa lần lượt là khiếm khuyết
Nếu động cơ không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Ban chính Finisher khiếm khuyết

722-72

Mặt trận shift Jogger lỗi động cơ (D610)
Các mặt hàng rào không rút lại trong thời gian quy định sau khi động cơ thay đổi Jogger chuyển mạch trên. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• motor phím Shift Jogger bị ngắt kết nối, lỗi
• motor phím Shift Jogger quá tải do tắc nghẽn
• Shift Jogger HP cảm biến ngắt kết nối, lỗi

722-74

Shift Jogger lỗi động cơ co rút (D610)
Các hàng rào bên không rút lại trong thời gian quy định sau khi động cơ rút lại chuyển về. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ bị lỗi
• quá tải động cơ
• HP bị lỗi

722-75

Lỗi động cơ lăn trở lại (D610)
Xảy ra trong quá trình hoạt động của động cơ áp khay thấp hơn.

• động cơ khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• động cơ quá tải
• Vị trí Trang chủ cảm biến khai thác bị ngắt kết nối, lỏng lẻo, bị lỗi
• Vị trí Trang chủ khiếm khuyết

722-80

Finisher staple cắt tỉa phễu toàn (D610)
Phễu thải chủ yếu là đầy đủ các mặt hàng chủ lực cắt.

• Nếu phễu là đầy đủ, làm trống phễu
• Nếu phễu là không đầy đủ, phễu cảm biến full bị ngắt kết nối, lỗi

722-81

Lỗi động cơ vận tải Finisher (D610)
Các xung encoder của động cơ vận chuyển chuồng không thay đổi trạng thái (cao / thấp) trong vòng 600 ms và không thay đổi sau 2 lần thử lại.

• động cơ vận tải Finisher khiếm khuyết
• Giao thông vận tải cơ giới khai thác bị ngắt kết nối, hoặc bị lỗi
• Ban chính Finisher khiếm khuyết

722-83

Lỗi động cơ đấm Finisher (D610)
Những cú đấm HP cảm biến không được kích hoạt trong thời gian quy định sau khi động cơ đấm bật. Sự thất bại phát hiện 1 vấn đề một lỗi kẹt giấy, và các vấn đề thất bại thứ 2 mã SC này.

• Cú đấm HP cảm biến ngắt kết nối, lỗi
• punch động cơ bị ngắt kết nối, lỗi
• Cú đấm quá tải động cơ do tắc nghẽn

724-71

Chuyển động cơ Lỗi
Khay thay đổi cảm biến nửa-turn: Thất bại hai lần để phát hiện các khay thay đổi ở vị trí nhà vào thời gian quy định. -hoặc- Không hai lần để phát hiện rằng các khay shift đã rời khỏi vị trí.

Nếu động cơ đang hoạt động
• Cảm biến Half-lần lượt 1, 2 harnesses lỏng lẻo, bị hỏng, bị lỗi
• Một trong những cảm biến nửa lần lượt là khiếm khuyết
Nếu động cơ không hoạt động:
• động cơ bị chặn bởi tắc nghẽn
• động cơ khai thác lỏng lẻo, bị hỏng, bị lỗi
• động cơ bị lỗi
• Ban chính Finisher khiếm khuyết

725-01

Lỗi giao tiếp kết liễu hạ nguồn (D615)
Không có tín hiệu trả lời nhận được từ các kết liễu hạ nguồn (D615) sau 3 lần thử

• Finisher I / F cáp lỏng, bị hỏng lỗi
• Ban kiểm soát Finisher khiếm khuyết

725-12

Reg. Giao thông vận tải con lăn cơ Lỗi đa Folder (D615)
Các ổ đĩa động cơ PCB phát hiện một lỗi ở động cơ.

• khai thác động cơ hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-13

Năng động, lăn Giao thông vận tải cơ Lỗi đa Folder (D615)
Các ổ đĩa động cơ PCB phát hiện một lỗi ở động cơ.

• khai thác động cơ hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-14

Z-gấp khay đầu lỗi động cơ thoát
Các trình điều khiển động cơ phát hiện lỗi.

• động cơ quá dòng
• điều khiển động cơ quá nóng

725-30

Z lần stopper lỗi 1 Motor
Các hàng rào phía dưới HP cảm biến phát hiện ra rằng: hàng rào phía dưới đã không đến được vị trí nhà vào thời gian quy định. -HOẶC- Các hàng rào phía dưới đã không rời khỏi vị trí nhà vào thời gian quy định.

• động cơ quá dòng
• điều khiển động cơ quá nóng
• động cơ khai thác lỏng

725-31

2 Stopper tô Lỗi đa Folder (D615)
Các stopper 2nd HP cảm biến không phát hiện các stopper thứ 2 ở vị trí nhà (hoặc ngoài) của nó trong thời gian quy định. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• stopper 2nd HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• stopper 2 động cơ khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-32

3 Stopper tô Lỗi đa Folder (D615)
Các nút thứ 3 HP cảm biến không phát hiện các stopper thứ 3 trong (hoặc ngoài) vị trí nhà của mình trong thời gian quy định. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• 3 nút cảm biến HP bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• stopper thứ 3 động cơ khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-33

Jogger Fence động cơ đa Folder (D615)
Những người chạy bộ hàng rào HP cảm biến không phát hiện các hàng rào chạy bộ ở vị trí nhà (hoặc ngoài) của nó trong thời gian quy định. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• Jogger rào HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• khai thác Jogger động cơ hàng rào hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-34

Năng động, lăn Lift tô Lỗi đa Folder (D615)
Các cảm biến con lăn HP động đã không phát hiện các con lăn động ở vị trí nhà (hoặc ngoài) của nó trong thời gian quy định. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• Năng động, con lăn HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Năng động, con lăn nâng động cơ khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-35

Đăng ký phát hành lăn tô Lỗi đa Folder (D615)
Các con lăn đăng ký HP cảm biến không phát hiện các con lăn đăng ký trong (hoặc ngoài) vị trí nhà của mình trong thời gian quy định. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• Đăng ký lăn HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• khai thác cơ giới đăng ký phát hành con lăn hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-36

FM2 trực Gửi JG động cơ đa Folder (D615)
Các trực tiếp gửi JG HP cảm biến không phát hiện các JG trong (hoặc ngoài) vị trí nhà của mình-gửi trực tiếp trong thời gian quy định. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• FM2 trực tiếp gửi JG HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• FM2 trực tiếp gửi JG động cơ khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-37

FM6 Pawl động cơ đa Folder (D615)
Các cảm biến FM6 cái chốt HP đã không phát hiện những cái chốt FM6 ở vị trí nhà (hoặc ngoài) của nó. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• FM6 cái chốt HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• khai thác FM6 motor cái chốt hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-38

Fold tấm cơ Lỗi đa Folder (D615)
Các cảm biến tấm HP lần không phát hiện các tấm gấp trong (hoặc ngoài) vị trí nhà của mình trong thời gian quy định. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• tấm Fold HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Fold khai thác động cơ tấm hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-41

Nhăn tô Lỗi đa Folder (D615)
Các ổ đĩa động cơ PCB phát hiện một lỗi ở động cơ.

• khai thác động cơ hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-71

Giao thông vận tải ngang cơ Lỗi đa Folder (D615)
Các ổ đĩa động cơ PCB phát hiện một lỗi ở động cơ.

• khai thác động cơ hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-72

Thoát ngang lỗi động cơ
Có lỗi xảy ra trên bảng ổ đĩa động cơ.

• quá tải động cơ
• Ban ổ đĩa động cơ bị lỗi (thay thế động cơ)

725-73

Top Tray Exit động cơ đa Folder (D615)
Các ổ đĩa động cơ PCB phát hiện một lỗi ở động cơ.

• khai thác động cơ hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

725-74

Entrance JG động cơ đa Folder (D615)
Các cửa ngã ba lối vào HP cảm biến không phát hiện các cửa ngã ba lối vào (hoặc ra khỏi) vị trí nhà của mình. Sự xuất hiện ngày 1 gây kẹt, và sự xuất hiện lần thứ 2 gây ra mã SC này.

• Lối JG HP cảm biến bẩn
• Sensor khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Lối JG động cơ khai thác hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• Bộ cảm biến bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

740-10

Bìa khay interposer tấm đáy lỗi động cơ
Sau khi động cơ bắt đầu để nâng cao tấm dưới cùng, cảm biến vị trí tấm đáy không phát hiện các tấm tại thời gian quy định (3 s). Sau khi động cơ bắt đầu hạ thấp tấm đáy, các cảm biến tấm HP dưới cùng không phát hiện các tấm đáy.

• Cảm biến vị trí tấm Bottom, ngắt kết nối, lỗi
• tấm đáy HP cảm biến ngắt kết nối, lỗi

783-3

1 Fold tô Lỗi đa Folder (D615)
Các ổ đĩa động cơ PCB phát hiện một lỗi ở động cơ.

• khai thác động cơ hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

783-4

2 Fold tô Lỗi đa Folder (D615)
Các ổ đĩa động cơ PCB phát hiện một lỗi ở động cơ.

• khai thác động cơ hoặc kết nối lỏng lẻo, bị hỏng, bị lỗi
• động cơ hoặc ổ đĩa động cơ tàu bị lỗi

816

Tiết kiệm năng lượng I / O lỗi hệ thống phụ
Việc tiết kiệm năng lượng I / O hệ thống con là bị lỗi hoặc hệ thống này phát hiện các lỗi bảng điều khiển.

• Khởi động lại máy.
• Thay thế các bảng điều khiển.

817

Lỗi màn hình
Đây là một phát hiện tập tin và điện tử tập tin lỗi kiểm tra chữ ký khi bộ nạp khởi động cố gắng để đọc các mô-đun tự chẩn đoán, hệ thống hạt nhân, hoặc các tập tin hệ thống gốc từ ROM OS Flash, hoặc các mục trên thẻ SD vào khe cắm bộ điều khiển là sai hoặc bị hỏng.

• ROM dữ liệu hệ điều hành bị lỗi flash; thay đổi firmware điều khiển
• dữ liệu thẻ SD bị lỗi; sử dụng một thẻ SD

819

Lỗi kernel Fatal
Do một lỗi điều khiển, một lỗi tràn bộ nhớ RAM xảy ra trong quá trình xử lý của hệ thống. Một trong những thông điệp sau đây được hiển thị trên bảng điều khiển.

• Chương trình hệ thống bị lỗi
• Ban điều khiển bị lỗi
• Ban Optional khiếm khuyết
• Thay thế firmware điều khiển

820

Tự chẩn đoán lỗi: CPU
0008 Tự chẩn đoán lỗi: CPU: Hệ Gọi Exception
0612 Tự chẩn đoán lỗi: CPU: ASIC Interrupt Lỗi

• Chương trình hệ thống bị lỗi
• Ban điều khiển bị lỗi
• Ban Optional khiếm khuyết
• Thay thế bộ điều khiển firmware Lưu ý: Để biết thêm thông tin chi tiết về lỗi này mã SC, thực SP5990 để in một báo cáo SMC, do đó bạn có thể đọc các mã lỗi. Mã lỗi không được hiển thị trên bảng điều khiển hoạt động

821

Tự chẩn đoán lỗi: ASIC
Write & Kiểm tra kiểm tra của các ASIC trả về lỗi. Lưu ý: Các module ASIC chính trên bảng điều khiển kiểm soát các xe buýt của các thiết bị ROM.

• Thay thế các bảng điều khiển

822

Tự chẩn đoán lỗi: HDD

823

Tự chẩn đoán lỗi: NIC

824

Tự chẩn đoán lỗi: NVRAM
Một hoặc nhiều hơn các điều kiện sau:
• NVRAM không có mặt.
• NVRAM hư hỏng
• NVRAM ổ cắm bị hư hỏng

• NVRAM khiếm khuyết
• Ban điều khiển bị lỗi
• pin NVRAM sao lưu kiệt sức
• NVRAM ổ cắm bị hư hỏng Chú ý: Trong mọi trường hợp, các bảng điều khiển phải được thay thế.

829

Tự chẩn đoán lỗi: RAM tùy chọn
RAM tùy chọn trả về một lỗi trong quá trình thử tự chẩn đoán.

• Thay thế các bảng bộ nhớ tùy chọn
• Ban điều khiển bị lỗi

833

Tự chẩn đoán lỗi: Động cơ I / F ASIC

834

Tự chẩn đoán lỗi: Memory Optional DIMM RAM

838

Tự chẩn đoán lỗi: Clock Generator
Xảy ra lỗi xác minh khi thiết lập dữ liệu được đọc từ các máy phát điện đồng hồ qua bus I2C.

• Thay thế các bảng điều khiển

840

Lỗi truy cập EEPROM
Xảy ra lỗi trong quá trình đọc I / O xử lý. Sự thất bại của những nỗ lực thứ 3 để đọc gây ra lỗi này.

• Bị Lỗi EEPROM

841

EEPROM đọc lỗi
Dữ liệu được nhân đôi của EEPROM là khác nhau từ các dữ liệu gốc trong EEPROM.

• Dữ liệu trong EEPROM đã được ghi đè cho một số lý do.

842

Nand-Flash lỗi xác minh cập nhật
Một lỗi ghi cho module viết bằng Nand-Flash xảy ra trong khi ROM từ xa và ROM đã được cập nhật.

• Hư Nand-Flash

850

Mạng I / F lỗi
Mạng không hoạt động.

Chu kỳ máy tắt / mở

851

IEEE 1394 I / F lỗi
Trình điều khiển thiết lập không chính xác và không thể được sử dụng bởi 1394 I / F.

• NIB (PHY), mô-đun LINK khiếm khuyết; thay đổi Hội đồng quản trị giao diện
• Ban điều khiển bị lỗi

853

Wireless LAN Lỗi 1
Trong máy khởi động, máy có thể được tiếp cận với hội đồng quản trị nắm giữ các mạng LAN không dây, nhưng chưa đến card mạng LAN không dây (802.11b hoặc Bluetooth).

• thẻ Wireless LAN mất tích (đã được gỡ bỏ)

854

Wireless LAN Lỗi 2
Hội đồng quản trị giữ thẻ LAN không dây có thể được truy cập, nhưng thẻ LAN không dây (802.11b / Bluetooth) tự nó không thể được truy cập trong khi máy đang hoạt động.

• thẻ Wireless LAN đã được gỡ bỏ.

855

Phần cứng Vấn đề: board LAN không dây
Hội đồng quản trị mạng LAN không dây có thể được truy cập, nhưng một lỗi được phát hiện.

• Kết nối Loose
• Ban khiếm khuyết không dây LAN

857

USB I / F Lỗi 1
Các trình điều khiển USB là không ổn định và tạo ra một lỗi. Các USB I / F không thể được sử dụng.

• Ban USB hoặc bảng điều khiển bị lỗi

858

Lỗi Data Encryption 1
Đây là lỗi của Option D377 HDD Data Encryption.

• Thay thế các bảng điều khiển

859

Mã hóa dữ liệu Lỗi 2
Đây là lỗi của Option D377 HDD Data Encryption.

860

Lỗi khởi động HDD ở công suất trên
HDD được kết nối nhưng một lỗi trình điều khiển được phát hiện. Người lái xe không đáp ứng với tình trạng của ổ cứng trong vòng 30 giây.

• HDD không được khởi tạo
• Cấp dữ liệu là hỏng
• HDD bị lỗi

861

HDD Lỗi 2: HDD Startup
Các ổ đĩa cứng đã được phát hiện tại công suất trên, nhưng đĩa không được phát hiện trong vòng 30s sau khi hồi phục từ chế độ bảo tồn năng lượng.

• Cable giữa các ổ đĩa cứng và bảng điều khiển ngắt kết nối hoặc lỏng
• kết nối điện đĩa cứng rời
• Một trong những đĩa cứng bị lỗi
• Bộ điều khiển bị lỗi

862

Bad tràn ngành
Có hơn 100 thành phần xấu trong khu vực lưu trữ hình ảnh của HDD.

• HDD bị lỗi
• Định dạng HDD với SP4911-2

863

HDD đọc dữ liệu thất bại
Các dữ liệu ghi vào HDD không thể đọc được bình thường, do các thành phần xấu phát sinh trong quá trình hoạt động

• HDD bị lỗi Lưu ý: Nếu các thành phần xấu được tạo ra ở các phân vùng hình ảnh, thông tin xấu của khu vực được ghi vào NVRAM, và trong thời gian tới HDD được truy cập, các thành phần xấu sẽ không thể truy nhập để đọc / ghi hoạt động.

864

HDD dữ liệu CRC lỗi
Trong HDD hoạt động, HDD không thể trả lời một truy vấn lỗi CRC. Truyền dữ liệu không thực hiện bình thường trong khi dữ liệu đã được ghi vào HDD.

• HDD bị lỗi

865

Lỗi truy cập HDD
HDD trả lời một lỗi trong quá trình hoạt động đối với một điều kiện khác hơn so với SC863, 864.

• HDD bị lỗi.

866

Lỗi thẻ SC 1: Chứng nhận
Máy phát hiện có một giấy phép lỗi điện tử trong các ứng dụng trên thẻ SD vào khe cắm bộ điều khiển ngay lập tức sau khi máy được bật. Các chương trình trên thẻ SD chứa dữ liệu giấy phép xác nhận điện tử. Nếu chương trình không chứa dữ liệu giấy phép này, hoặc nếu kết quả kiểm tra cho thấy các dữ liệu giấy phép trong các chương trình trên thẻ SD là không chính xác, sau đó chương trình kiểm tra có thể không được thực thi và mã SC này được hiển thị.

• Chương trình thiếu từ thẻ SD
• Tải về các chương trình chính xác cho máy vào thẻ SD

867

SD card 2 lỗi: thẻ SD xóa
Các thẻ SD vào khe khởi động khi máy tính được bật đã được gỡ bỏ khi máy đã được trên.

• Lắp thẻ SD, sau đó bật máy và tắt.

868

SD lỗi thẻ 3: Truy cập thẻ SC
Có lỗi xảy ra trong khi một thẻ SD được sử dụng.

• Thẻ SD không nạp đúng
• Thẻ SD bị lỗi
• Ban điều khiển bị lỗi Lưu ý: Nếu bạn muốn thử định dạng lại thẻ SC, sử dụng SD Formatter Ver 1.1.

870

Địa chỉ Lỗi Book liệu
Dữ liệu sổ địa chỉ được lưu trữ trên đĩa cứng đã được phát hiện như là bất thường khi nó được truy cập từ một trong hai bảng điều khiển hoạt động hoặc mạng. Các dữ liệu sổ địa chỉ không thể được đọc từ ổ cứng hoặc thẻ SD, nơi nó được lưu trữ, hoặc đọc dữ liệu từ các phương tiện truyền thông là khiếm khuyết.

• Phần mềm bị lỗi, tắt / mở, và thay đổi firmware điều khiển nếu vấn đề không được giải quyết.
• HDD bị lỗi đề nghị phục hồi
• Thực hiện SP5846 050 (UCS Settings - Khởi tạo tất cả các thông tin thư mục.) Để khởi tạo tất cả các dữ liệu sổ địa chỉ.
• Khởi tạo thông tin người dùng với SP5832 006 (HDD Formatting - Thông tin User 1) và SP5832 007 (HDD Formatting - Thông tin người 2)
• Thay thế ổ cứng.
• Khởi động máy từ thẻ SD.

872

HDD email RX lỗi dữ liệu
Một lỗi HDD đã được phát hiện ngay lập tức sau khi cấp nguồn. HDD có thể bị lỗi hoặc máy đã vô tình tắt nguồn trong khi ổ cứng đã được truy cập.

• Định dạng lại ổ cứng với SP5832-7 (Mail RX Data)
• Thay HDD

873

HDD email lỗi gửi dữ liệu
Một lỗi đã được phát hiện trên ổ cứng ngay lập tức sau khi máy được bật, hoặc quyền lực đã được chuyển về trong khi máy sử dụng HDD.

• Làm SP5832-007 (Format HDD - Mail TX Data) để khởi tạo HDD.
• Thay HDD.

874

Xóa tất cả Lỗi 1: HDD
Một lỗi đã được phát hiện dữ liệu cho HDD / NVRAM sau khi kết "Xóa tất cả" tùy chọn được sử dụng. Lưu ý: Các nguồn gốc của lỗi này là các đơn vị dữ liệu Overwrite an chạy từ thẻ SD.

• Bật công tắc chính off / on và cố gắng hoạt động một lần nữa.
• Cài đặt Data Unit Overwrite an ninh một lần nữa. Để biết thêm, xem phần "MFP Options" trong "Cài đặt".
• HDD bị lỗi.

875

Xóa tất cả Lỗi 2: Diện tích dữ liệu
Có lỗi xảy ra trong khi máy xóa dữ liệu từ HDD Lưu ý: Các nguồn gốc của lỗi này là Data Unit Overwrite an chạy từ thẻ SD.

• Bật công tắc chính off / on và cố gắng hoạt động một lần nữa.

876

Đăng nhập dữ liệu bất thường
Một lỗi đã được phát hiện trong việc xử lý các dữ liệu đăng nhập tại nguồn trên hoặc trong quá trình vận hành máy. Điều này có thể được gây ra bởi chuyển máy ra trong khi nó đang hoạt động.

• lỗi phần mềm. Cập nhật firmware
• NVRAM khiếm khuyết
• HDD bị lỗi

877

Dữ liệu Overwrite an lỗi thẻ SD
Có lỗi xảy ra, ngăn cản thực hiện thành công chức năng dữ liệu Overwrite an, mặc dù nó đã được thiết lập và kích hoạt.

• Thẻ DOS chưa lắp hoàn toàn vào khe cắm thẻ SD
• Thẻ DOS đã được gỡ bỏ từ các khe cắm thẻ SD.
• Thẻ DOS bị hư hỏng. chú ý:
• Nếu thẻ SD đã được gỡ bỏ (hoặc không được cài đặt một cách chính xác), chuyển máy ra, lắp thẻ SD, sau đó bật máy một lần nữa.
• Nếu thẻ SD đã bị hư hỏng, mua một thẻ SD mới, thay thế các NVRAM, sau đó làm các tùy chọn cài đặt hệ điều hành DOS.

878

TPM lỗi xác thực điện tử
Giá trị hệ thống băm đăng ký tại TPM và giá trị đăng ký trong bộ nhớ flash USB không giống nhau trong hệ thống khởi động.

• Các module hệ thống đã được cập nhật thông qua các gốc cập nhật quy định, do đó, các bảng điều khiển trở nên khiếm khuyết.
• Bộ nhớ flash USB không làm việc một cách chính xác.

880

Media Link Ban Lỗi
Một yêu cầu để truy cập vào Link Ban Truyền thông đã không được trả lời trong thời gian quy định.

• Media Link Ban khiếm khuyết.

881

Lỗi khu vực xác thực
Lỗi ứng dụng xác thực được phát hiện.

Lỗi dữ liệu trong một ứng dụng xác thực đạt đến giới hạn quản lý.

889

Lỗi hiệu suất phần mềm
Nếu các chương trình xử lý cho thấy phong độ bất thường và chương trình được kết thúc một cách bất thường, SC này được ban hành.

• Ban điều khiển bị lỗi
• Phần mềm bị lỗi

900

Điện Tổng số lượt truy cập Lỗi
Tổng truy cập chứa dữ liệu mà không phải là một con số.

• NVRAM bị xáo trộn bất ngờ.
• NVRAM dữ liệu NVRAM bị lỗi hỏng.

901

Cơ số lỗi truy cập
Việc truy cập cơ khí không được kết nối.

• tổng truy cập Cơ khiếm khuyết
• Tổng kết nối truy cập Cơ không kết nối

910

Bộ điều khiển bên ngoài Lỗi 1

911

Bộ điều khiển bên ngoài Lỗi 2

912

Bộ điều khiển bên ngoài Lỗi 3

913

Bộ điều khiển bên ngoài Lỗi 4

914

Bộ điều khiển bên ngoài Lỗi 5

915

Bộ điều khiển bên ngoài Error 6
Lỗi board Egret

Các bộ điều khiển bên ngoài cảnh báo máy về một lỗi.

919

Bộ điều khiển bên ngoài Error 6
Trong khi EAC (External Application Converter), các mô-đun chuyển đổi, được hoạt động bình thường, khi nhận được một dòng điện gián đoạn tín hiệu từ điều khiển nối tiếp sáo đã được phát hiện, các tín hiệu BREAK từ trạm khác đã được phát hiện.

• cúp điện ở bộ điều khiển EFI.
• Bộ điều khiển EFI được khởi động lại.
• Kết nối với bộ điều khiển EFI lỏng.
